Прибор для настройки DVB-T антенн Digital SF-500T2

Описание

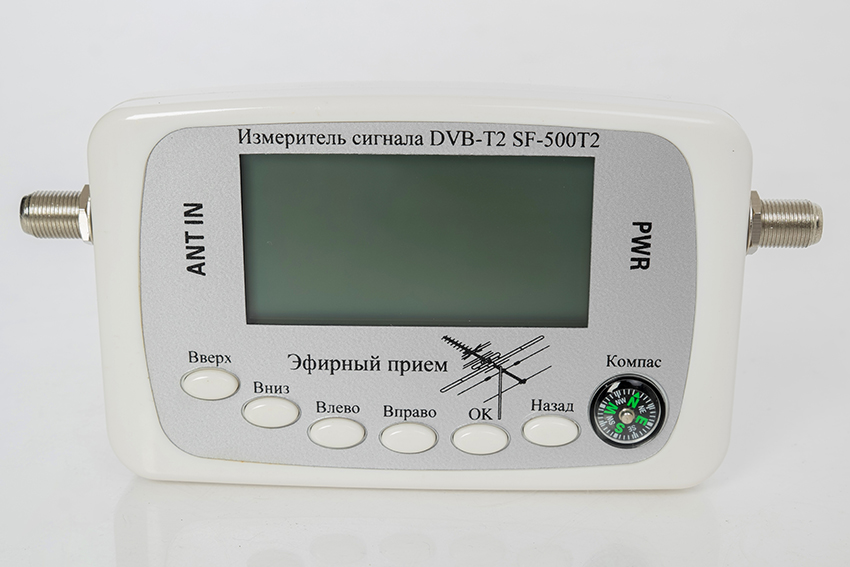

Измерительный прибор Digital SF-500T2 предназначен для максимально точной настройки цифровых эфирных (DVB-T/T2) антенн с использованием шкал мощности и качества сигнала, отображаемых на контрастном ЖК-дисплее с подсветкой и синхронизированных со звуковым зуммером. Подключается Digital SF-500T2 в разрыв кабеля, между эфирной антенной (в близости от антенны 1-2 метра) и DVB-T/T2 тюнером, соответственно надписям на панели прибора. Также настройку можно произвести без подключения прибора к ресиверу, подав напряжение на прибор при помощи блока питания (в комплекте) или аккумуляторов (приобретаются отдельно). Для поиска (настройки) определенного канала необходимо ввести (выбрать) соответствующие параметры (страну, номер и частоту канала 37 или 56).

Характеристики

Тип тюнера:

MXL603 DVB-T2/DVB-T

Диапазон принимаемых частот:

170~230МГц, 470~862МГц

Ширина полосы потока:

7МГц, 8МГц

Демодулятор:

Тип демодулятора:

GX1211

Модуляция DVB-T:

QPSK /16QAM/64QAM

Модуляция DVB-T2:

QPSK /16QAM/64QAM/256QAM

FEC DVB-T:

1/2, 2/3, 3/4, 5/6, 7/8

FEC DVB-T2:

1/2, 3/5, 2/3, 3/4, 4/5, 5/6

Разъемы:

Антенный вход:

F разъем гнездо

PWR вход:

F разъем гнездо для питания

Разъем питания:

гнездо 1.3х3.5х9.5мм

Исполнение:

Корпус:

пластиковый, белого цвета с металлической накладкой на лицевой панели.

Дисплей:

ЖК-монохромный

Кнопки управления:

«Вверх», «Вниз», «Влево», «Вправо», «ОК», «Назад»

Акустический сигнал:

Да

Компас:

Да

Системный язык:

Английский

Поиск каналов:

шкала Сила и качество в процентах

Анализатор спектра

Ручной поиск каналов

Питание антенны:

+5 В вкл/выкл

Запоминание последнего канала

Зуммер вкл/выкл

Рабочий диапазон температур:

-10 0С ~ +50 0С

Питание:

DC 13-18 В

Комплектация DVS-SF500T2

Адаптер питания

Вход AC 100-240В 50Гц/60Гц выход DC 13В/1,0A
